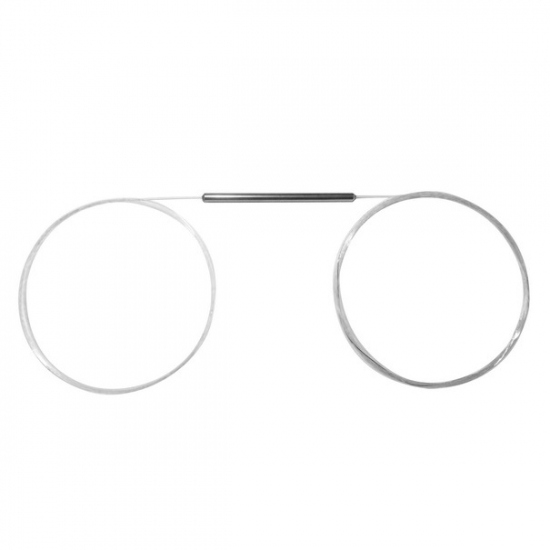

1030 1040 1053 nm Fused Fiber Coupler

Wavelength: 1030nm 1040nm 1050nm 1053nm or Custom Wavelength
Handling Power: 1W
Fiber Type: Single Mode Fiber

Product Details

The 1030 1040 1053 nm 1×2, 2×2 Single Mode Fused Coupler is built by using fused biconical taper (FBT) technology. It can be used to split the input signal at various ratios with low insertion loss.

　

　
　　　　　　　　　　　　　　　　　　　　　　　　　 Features 　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Low Excess Loss 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Reliability & Stability 　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Various Coupling Ratio 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Applications 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Instrument 　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Sensor 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Amplifier 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　 Lab & Research 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Performance Specification 　

　　　　　　　　　　　　　　　　　　　　　　　　　　
　
　　　　　　　　　　　　　

Parameter 　　　　　　　　　　
Value
Unit

Configuration 　　　　　　　　　
1X2, 2X2
　　　　

Center Wavelength 　　　　　　　
1030, 1040, 1053 or customized
nm

Bandwidth 　　　　　　　　　　
±10
nm

Max. Excess Loss 　　　　　　　
0.1
dB

　　　　　　　　 50/50 　　　
3.7/3.7
dB

　　　　　　　　 40/60 　　　
4.5/2.7
dB

　　　　　　　　 30/70 　　　
5.8/2.0
dB

　　　　　　　　 20/80 　　　
7.7/1.3
dB

Max. Insertion Loss 　 10/90 　　　
11.0/0.7
dB

　　　　　　　　 5/95 　　　　
14.5/0.45
dB

　　　　　　　　 3/97 　　　　
16.7/0.35
dB

　　　　　　　　 2/98 　　　　
18.5/0.3
dB

　　　　　　　　 1/99 　　　　
21.9/0.25
dB

Max. PDL 　　　　　　　　　　
0.15
dB

Min. Directivity 　　　　　　　　　
50
dB

Min. Return Loss 　　　　　　　　
50
dB

Max. Thermal Stabiligy 　　　　　　
0.002
dB/℃

Max. Tensile Load 　　　　　　　
5
N

Fiber Type 　　　　　　　　　　
OFS980 Fiber, HI 1060 flex fiber, or HI 1060 Fiber
　

Operating Temperature 　　　　　　
-40 to +80
℃

Storage Temperature 　　　　　　
-50 to +85
℃

Package Dimension 　　　　　　　
Φ3.0×L56 for bare fiber, and Φ3.0×L60 for 900um loose tube
mm

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Note 　

* Above specifications are for device without connectors.

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ordering Information 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

SMSC-AAAA-BB-CC-DD-E-FF-GG 　　　　　　　　　　　　　　　　　　　　　　　　　　

AAAA 　　　 BB 　　　 CC 　　　 DD 　　　　　 E 　　　　　　 FF 　　　 GG 　　　

Wavelength 　 Port 　　 Coupling Ratio Fiber Type 　 Fiber Jacket 　 Fiber Length Connector

　　　　　

1030 - 1030nm 　 12 - 1X2 　 01 - 01/99 　 O9 - OFS980 Fiber B - 250um Bare 　 05 - 0.5m 　 NE - None

1040 - 1040nm 　 22 - 2X2 　 02 - 02/98 　 6F - HI 1060 flex 　 Tube 　 08 - 0.8m 　 FA - FC/APC 　

1053 - 1053nm 　 SS - Specify 　 04 - 04/96 　 H6 - HI 1060 Fiber 　 L - 900um Loose 　 10 - 1.0m 　 FP - FC/PC 　

SSSS - Specify 　　　　　　 05 - 05/95 　 SS - Specify 　 Tube 　 15 - 1.5m 　 SA - SC/APC 　

　　　　　　　　　　　 10 - 10/90 　　　　　　　　 C - 3.0mm Cable 　 SS - Specify 　 SP - SC/PC 　

　　　　　　　　　　　 20 - 20/80 　　　　　　　　　　　　　　　 LA- LC/APC 　

　　　　　　　　　　　 30 - 30/70 　　　　　　　　　　　　　　　　　　　　 LP - LC/PC 　

　　　　　　　　　　　 50 - 50/50 　　　　　　　　　　　　　　　　　　　　 SS - Specify 　

　　　　　　　　　　　 SS - Specify 　　　　　　　　　　　　　　　　　　　　　　　　　
