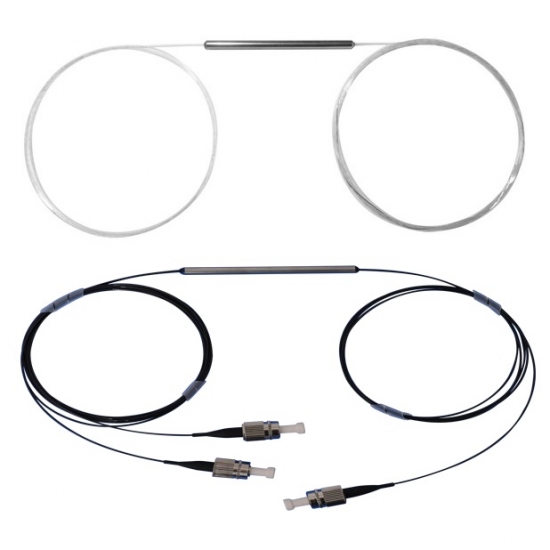

1450nm Fiber Optic Coupler

1450nm Fiber Optic Coupler

  • Wavelength: 1450nm or Custom Wavelength
  • Handling Power: 500mW 1W 2W 3W 5W or Custom Handling Power
  • Fiber Type: Single Mode Fiber
Product Details

The 1450nm 1×2, 2×2 Single Mode Broadband Coupler is built by using fused biconical taper (FBT) technology. It can be used to split the input signal at various ratios with low insertion loss.
　
 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Features 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Low Excess Loss 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Broadband 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 High Reliability & Stability 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Various Coupling Ratio  　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Applications 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 CATV 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Long-haul Telecom 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Local Area Network 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Fiber Sensor 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Lab & Research 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Performance Specification 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Parameter 　 　 　 　 　 　 　 　 　

Value

 Unit
Configuration  　 　 　 　 　 　 　 　 　

1X2, 2X2

 　 　 　 　
Center Wavelength 　 　 　 　 　 　 　

1450 or customized

 nm
Bandwidth 　 　 　 　 　 　 　 　 　 　

±30

 nm
Max. Excess Loss   　 　 　 　 　 　 　

0.2

 dB
　 　 　 　 　 　 　 　 50/50 　 　 　

3.4/3.4

 dB
　 　 　 　 　 　 　 　 40/60 　 　 　

4.4/2.6

 dB
　 　 　 　 　 　 　 　 30/70 　 　 　

5.7/1.9

 dB
　 　 　 　 　 　 　 　 20/80 　 　 　

7.5/1.2

 dB
Max. Insertion Loss 　 10/90 　 　 　

11.0/0.6

 dB
　 　 　 　 　 　 　 　 5/95 　 　 　 　

14.2/0.42

 dB
　 　 　 　 　 　 　 　 3/97 　 　 　 　

16.7/0.32

 dB
　 　 　 　 　 　 　 　 2/98 　 　 　 　

18.5/0.3

 dB
　 　 　 　 　 　 　 　 1/99 　 　 　 　

21.5/0.22

 dB
Max. PDL 　 　 　 　 　 　 　 　 　 　

0.1

 dB
Min. Directivity 　 　 　 　 　 　 　 　 　

55

 dB
Min. Return Loss 　 　 　 　 　 　 　 　

50

 dB
Max. Thermal Stabiligy 　 　 　 　 　 　

0.002

 dB/℃
Max. Tensile Load 　 　 　 　 　 　 　

5

 N
Fiber Type 　 　 　 　 　 　 　 　 　 　

Corning SMF-28e

 　
Max. Handling Power (CW) 　 　 　 　 　

2

 W
Operating Temperature 　 　 　 　 　 　

-40 to +80

 ℃
Storage Temperature  　 　 　 　 　 　

-50 to +85

 ℃
Package Dimension 　 　 　 　 　 　 　

Φ3.0×L54 for bare fiber, and Φ3.0×L70 for 900um loose tube

 mm
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Note 　
*  Above specifications are for device without connectors.
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Ordering Information 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
SMBC-AAAA-BB-CC-DD-E-FF-GG 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
AAAA 　 　 　 BB 　 　 　 CC 　 　 　 DD 　 　 　 　 　 E 　 　 　 　 　 　 FF 　 　 　 GG 　 　 　
Wavelength 　 Port 　 　 Coupling Ratio Fiber Type 　 Fiber Jacket 　 Fiber Length Connector
　 　 　 　 　
1450 - 1450nm 　 12 - 1X2 　 01 - 01/99 　 SM - SMF-28e Fiber B - 250um Bare 　 05 - 0.5m 　 NE - None
1480 - 1480nm 　 22 - 2X2 　 02 - 02/98 　 SS - Specify 　 Tube 　 08 - 0.8m 　 FA - FC/APC 　
SSSS - Specify 　 SS - Specify 　 04 - 04/96 　 　 　 　 　 　 　 　 L - 900um Loose 　 10 - 1.0m 　 FP - FC/PC 　
　 　 　 　 　 　 　 　 　 　 　 05 - 05/95 　 　 　 　 　 　 　 　 Tube 　 15 - 1.5m 　 SA - SC/APC 　
　 　 　 　 　 　 　 　 　 　 　 10 - 10/90 　 　 　 　 　 　 　 　 C - 3.0mm Cable 　 SS - Specify 　 SP - SC/PC 　
　 　 　 　 　 　 　 　 　 　 　 20 - 20/80 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 LA-  LC/APC 　
　 　 　 　 　 　 　 　 　 　 　 30 - 30/70 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 LP - LC/PC 　
　 　 　 　 　 　 　 　 　 　 　 50 - 50/50 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SS - Specify 　
　 　 　 　 　 　 　 　 　 　 　 SS - Specify 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
