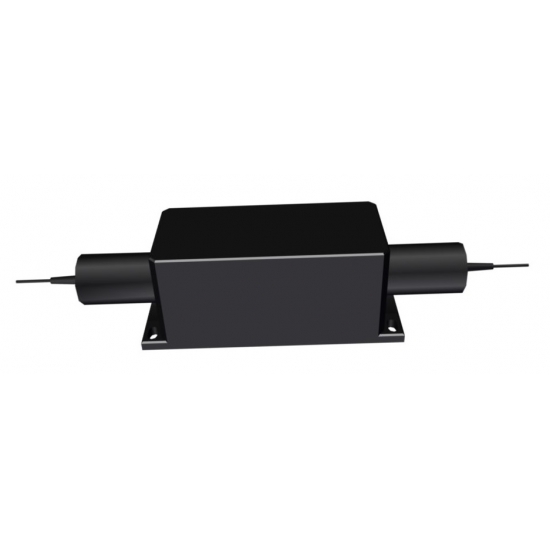

1050±50nm High Power Broadband Optical Isolator
The 1050, 1053nm High Power Broadband Polarization Independent (Polarization Insensitive) Optical Fiber Isolator is an in-line pigtailed miro-optic component allows light to be transmitted only in the forward direction while blocking the backward transmittion. It features wide operating wavelength, low insertion loss and high power handling . The isolators are commonly used to protect lasers or amplifiers against back-reflected light. | ||||||||||||||||||||||||||||||||||||||||||
Features | ||||||||||||||||||||||||||||||||||||||||||
High Isolation | ||||||||||||||||||||||||||||||||||||||||||
Low Insertion Loss | ||||||||||||||||||||||||||||||||||||||||||
Broadband | ||||||||||||||||||||||||||||||||||||||||||
High Power Handling | ||||||||||||||||||||||||||||||||||||||||||
Applications | ||||||||||||||||||||||||||||||||||||||||||
Fiber Amplifier | ||||||||||||||||||||||||||||||||||||||||||
Fiber Laser | ||||||||||||||||||||||||||||||||||||||||||
Fiber Sensor | ||||||||||||||||||||||||||||||||||||||||||
Lab & Research | ||||||||||||||||||||||||||||||||||||||||||
Performance Specification | ||||||||||||||||||||||||||||||||||||||||||
Parameter |
Value |
Unit | ||||||||||||||||||||||||||||||||||||||||
Center Wavelength |
1050, 1053 or customized |
nm | ||||||||||||||||||||||||||||||||||||||||
Bandwidth |
±50 |
nm | ||||||||||||||||||||||||||||||||||||||||
Typ. Peak Isolation |
33 |
dB | ||||||||||||||||||||||||||||||||||||||||
Min. Isolation at 23℃ |
26 |
dB | ||||||||||||||||||||||||||||||||||||||||
Typ. Insertion Loss at 23℃ |
1.0 |
dB | ||||||||||||||||||||||||||||||||||||||||
Max. Insertion Loss at -5 to 50℃ |
1.5 |
dB | ||||||||||||||||||||||||||||||||||||||||
Max. PDL at 23℃ |
0.15 |
dB | ||||||||||||||||||||||||||||||||||||||||
Min. Return Loss |
50 |
dB | ||||||||||||||||||||||||||||||||||||||||
Max. Optical Power (Continuous Wave) |
1, 3, 5, 10, 15, 20 |
W | ||||||||||||||||||||||||||||||||||||||||
Max. Tensile Load |
5 |
N | ||||||||||||||||||||||||||||||||||||||||
Fiber Type |
HI 1060 fiber or LMA Fiber |
|||||||||||||||||||||||||||||||||||||||||
Operating Temperature |
-5 to +50 |
℃ | ||||||||||||||||||||||||||||||||||||||||
Storage Temperature |
-40 to +85 |
℃ | ||||||||||||||||||||||||||||||||||||||||
Package Dimension |
|
mm | ||||||||||||||||||||||||||||||||||||||||
Note | ||||||||||||||||||||||||||||||||||||||||||
* For pulse applications, pls discuss with OF-LINK. | ||||||||||||||||||||||||||||||||||||||||||
* Don't add connectors for isolator more than CW 1W. | ||||||||||||||||||||||||||||||||||||||||||
Ordering Information | ||||||||||||||||||||||||||||||||||||||||||
HPBI-AAAA-BB-C-DD-EE-FF | ||||||||||||||||||||||||||||||||||||||||||
AAAA | BB | C | DD | EE | FF | |||||||||||||||||||||||||||||||||||||
Wavelength | Fiber Type | Fiber Jacket | Fiber Length | Connector | Power | |||||||||||||||||||||||||||||||||||||
1050 - 1050nm | H6 - HI 1060 Fiber | B - 250um Bare | 05 - 0.5m | NE - None | 01 - 1W | |||||||||||||||||||||||||||||||||||||
1053 - 1053nm | LM - LMA Fiber | Fiber | 08 - 0.8m | 03 - 3W | ||||||||||||||||||||||||||||||||||||||
SSSS - Specify | SS - Specify | L - 900um Loose | 10 - 1.0m | 05 - 5W | ||||||||||||||||||||||||||||||||||||||
Tube | 15 - 1.5m | 10 - 10W | ||||||||||||||||||||||||||||||||||||||||
SS - Specify | 15 - 15W | |||||||||||||||||||||||||||||||||||||||||
20 - 20W | ||||||||||||||||||||||||||||||||||||||||||
SS - Specify |
