760nm High Power Optical Fiber

760nm High Power Optical Fiber Isolator 20W

  • Wavelength: 780nm or Custom Wavelength
  • Handling Power: 500mW 1W or Custom Handling Power
  • Fiber Type: Single Mode Fiber
Product Details

The 760nm High Power Polarization Independent (Polarization Insensitive) Optical Fiber Isolator is an in-line pigtailed miro-optic component allows light to be transmitted only in the forward direction while blocking the backward transmittion. It features high isolation, low insertion loss and high power handling . The optical isolators are commonly used to protect lasers or amplifiers against back-reflected light.
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Features 　 　 　 　

　
 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 High Isolation 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Low Insertion Loss 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 High Power Handling
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Applications 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Fiber Amplifier 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Fiber Laser & Sensor
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Lab & Research 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Performance Specification 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Parameter 　 　 　 　 　 　 　 　 　 　

Value

 Unit
Center Wavelength 　 　 　 　 　 　 　

760

 nm
Bandwidth 　 　 　 　 　 　 　 　 　 　

±5

 nm
Typ. Insertion Loss at 23℃ 　 　 　 　 　

0.8

 dB
Max. Insertion Loss at 23℃ 　 　 　 　

1.2

 dB
Typ. Peak Isolation 　 　 　 　 　 　 　

30

 dB
Min. Isolation at 23℃ 　 　 　 　 　 　

25

 dB
Max. PDL at 23℃ 　 　 　 　 　 　 　

0.2

 dB
Min. Return Loss 　 　 　 　 　 　 　 　

50

 dB
Max. Optical Power (CW) 　 　 　 　 　

0.5, 1

 W
Max. Tensile Load 　 　 　 　 　 　 　

5

 N
Fiber Type 　 　 　 　 　 　 　

HI 780 fiber

 　
Operating Temperature 　 　 　 　 　 　

-5 to +50

 ℃
Storage Temperature  　 　 　 　 　 　

-20 to +75

 ℃

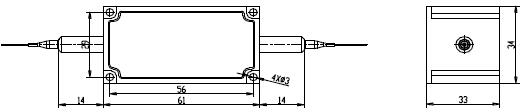

Package Dimension 　 　 　 　 　 　 　 　 mm
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Note 　
*  For devices with connectors, IL will be 0.3dB higher and RL will be 5dB lower.
*  For pulse applications, pls discuss with OF-LINK.
* Connectors only CW 1W handling power guarantee.
* Package size subject to change without notice.
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Ordering Information 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
HPII-AAA-BB-C-DD-EE-FF 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
AAA 　 　 　 　 　 BB 　 　 　 　 　 　 C 　 　 　 　 　 　 　 DD 　 　 　 　 　 EE 　 　 　 FF 　 　 　
Wavelength 　 　 Fiber Type 　 　 Fiber Jacket 　 　 　 Fiber Length 　 　 Connector 　 Power
　 　 　 　 　 　 　 　 　 　
760 - 760nm 　 　 H7 - HI 780 Fiber 　 　 B - 250um Bare 　 　 05 - 0.5m 　 　 　 NE - None 　 Z5 - 0.5W
SSS - Specify 　 　 SS - Specify 　 　 Fiber 　 　 08 - 0.8m 　 　 　 FA - FC/APC 　 01 - 1W
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 L - 900um Loose 　 　 10 - 1.0m 　 　 　 FP - FC/PC 　 SS - Specify
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 Tube 　 　 15 - 1.5m 　 　 　 SA - SC/APC 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SS - Specify 　 　 　 SP - SC/PC 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 LA-  LC/APC 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 LP - LC/PC 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SS - Specify 　 　 　 　 　 　
