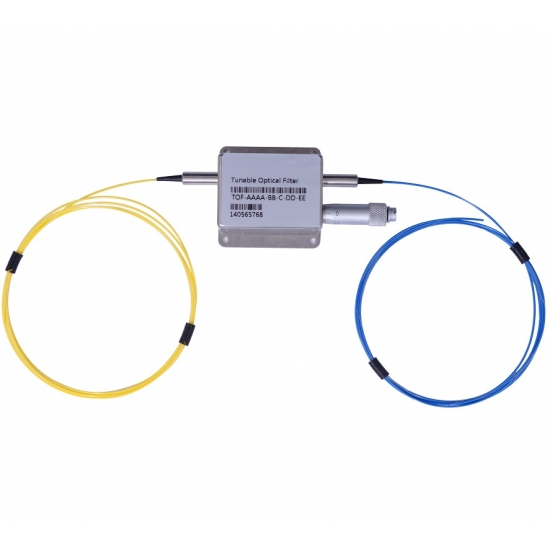

1064nm Polarization Maintaining Optical Fiber Tunable Filter

Wavelength: 1064nm or Custom Wavelength
Handling Power: 500mW or Custom Handling Power
Fiber Type: Polarization Maintaining (PM) Panda Fiber

Product Details

The 1064nm Manual Polarization Maintaining Tunable Optical Filter is based on thin film cavity filter technology, its center wavelength could be precisely achieved by adjusting a screw, it passes wavelengths within a certain range and rejects (attenuates) wavelengths outside that range while maintaining the transmission spectral shape polarization-insensitive over the whole tuning range. It is tunable continuously over a wide spectral range up to 80 nm. The manual tunable filter features low insertion loss and high extinction ratio.

　　　　　

　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Features 　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Applications 　

Wide Tuning Range 　　　　　　　　　　　　　　　　　　　　　　　　　　 DWDM 　　　　

Low Insertion Loss 　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Sensor 　　

High Extinction Ratio 　　　　　　　　　　　　　　　　　　　　　　　　　　 ASE Control 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Lab & Research 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Performance Specification 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Parameter 　　　　　　　　　
Value
Unit

Center Wavelength (λc) 　　　　　　
1064 or customized
nm

Tuning Resolution 　　　　　　　　
0.02 - 0.1
nm

Tuning Range 　　　　　　　　　
Typ. 40

Max. 80
　 nm

Insertion Loss 　　　　　　
Typ. 2.9@1020, 2@1060, 1.3@1090nm

Max. 4
　 dB

Extinction Ratio 　　　　　　　　
Min. 18

Typ. 20
　 dB

Bandwidth @-3dB 　　　　　　　
Typ. 1

Max. 1.2
　 nm

Typ. Bandwidth @-20dB 　　　　　
10
nm

Extinction @ 10nm Deviation 　　　　
30
dB

Min. Return Loss 　　　　　　　　
40
dB

Max. Optical Power (CW) 　　　　　
500 (higher available upon request)
mW

Fiber Type 　　　　　　　
PM Panda Fiber
　

Operating Temperature 　　　　　　
-20 to +70
℃

Storage Temperature 　　　　　　
-40 to +85
℃

Package Dimension 　　　　　　　　 mm

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Note 　

* Above specifications are for devices without connectors.

* For high power applications, pls discuss with OF-LINK.

* Specifications may change without notice.

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ordering Information 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

PMTOF-AAAA-BB-C-DD-EE 　　　　　　　　　　　　　　　　　　　　　　　　　　　　

AAAA 　　　　　　　 BB 　　　　　　　　 C 　　　　　　　 DD 　　　　　 EE 　　　

Center Wavelength 　　　 Fiber Type 　　　　 Fiber Jacket 　　　 Fiber Length 　　 Connector 　

　　　　　　　　　　　　　

1064 - 1310nm 　　　　　 PM - PM Panda Fiber 　　　 B - 250um Bare 　　 05 - 0.5m 　　　 NE - None 　

SSSS - Specify 　　　　　 SS - Specify 　　　 Fiber 　　 08 - 0.8m 　　　 FA - FC/APC 　

　　　　　　　　　　　　　　　　　　　　 L - 900um Loose 　　 10 - 1.0m 　　　 FP - FC/PC 　

　　　　　　　　　　　　　　　　　　　　 Tube 　　 15 - 1.5m 　　　 SA - SC/APC 　

　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　　　 SP - SC/PC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LA- LC/APC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LP - LC/PC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　
